Diagramme spaghetti : 5 étapes pour réduire les déplacements

Dans la quête de l’excellence opérationnelle, la simplicité est souvent l’arme la plus redoutable. Le diagramme spaghetti, pilier visuel du Lean Management, en est l’illustration. Derrière ce nom imagé se cache une méthode de cartographie pour identifier les gaspillages de mouvement et de transport au sein d’un atelier, d’un bureau ou d’un entrepôt. En traçant physiquement le parcours d’un produit ou d’un opérateur, on révèle l’absurdité de certains flux que l’habitude finit par masquer.

Table des matières

Qu’est-ce qu’un diagramme spaghetti et pourquoi l’utiliser ?

Le diagramme spaghetti est une représentation graphique du flux physique d’un objet ou d’une personne au cours d’un processus. Son nom provient de l’aspect final de la carte : lorsque les déplacements sont inefficaces, les lignes s’entrecroisent et s’accumulent au point de ressembler à un plat de spaghettis. L’objectif est de rendre visible l’invisible, à savoir la distance réelle parcourue et les ruptures de flux.

Contrairement à d’autres outils d’analyse qui se concentrent sur le temps ou la valeur ajoutée théorique, cet outil se focalise sur la réalité géographique. Il permet de mettre en lumière les « muda », ou gaspillages, de mouvement. En visualisant les allers-retours incessants, les croisements dangereux en logistique ou les zones d’encombrement, les équipes prennent conscience de la nécessité de réorganiser l’espace de travail.

Les domaines d’application : de l’usine à l’hôpital

Si l’industrie automobile a popularisé l’outil, son usage s’est largement démocratisé. En logistique, il sert à optimiser le picking dans les entrepôts. Dans le secteur de la santé, on l’utilise pour réduire la fatigue du personnel soignant en limitant les trajets entre les chambres et les postes de soins. Même dans le tertiaire, il aide à repenser l’agencement des bureaux pour favoriser la collaboration sans multiplier les déplacements vers l’imprimante ou la salle de réunion.

Méthodologie : comment construire votre diagramme en 5 étapes

La réalisation d’un diagramme spaghetti ne nécessite aucun logiciel complexe au départ. Une feuille de papier, un plan de la zone et quelques feutres de couleurs suffisent pour obtenir des résultats probants.

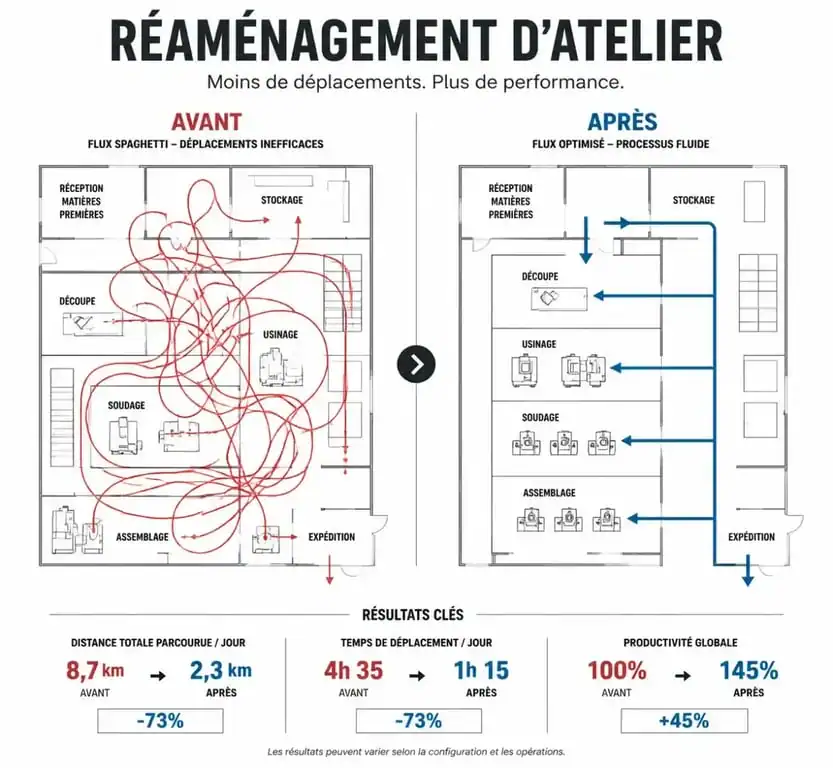

Comparaison visuelle avant/après d'un diagramme spaghetti pour l'optimisation des flux en entreprise — Comparaison visuelle avant/après d’un diagramme spaghetti pour l’optimisation des flux en entreprise

Définir le périmètre et l’objet de l’observation : Choisissez précisément ce que vous suivez. Est-ce un opérateur spécifique, un composant critique ou une palette ? Ne tentez pas de tout tracer sur un seul diagramme, au risque de le rendre illisible.

Se procurer le plan de la zone : Utilisez un plan à l’échelle de l’atelier ou du bureau. Il doit inclure les machines, les bureaux, les zones de stockage et les obstacles physiques comme les murs ou les piliers.

Observer sur le terrain (le Gemba) : C’est l’étape la plus importante. Ne dessinez pas de mémoire. Placez-vous sur le terrain et tracez chaque mouvement réel, même les plus petits. Si l’opérateur fait trois pas pour chercher un outil, dessinez-les.

Calculer les distances et les fréquences : Une fois le tracé terminé, utilisez un odomètre ou mesurez simplement les segments sur le plan pour estimer la distance totale parcourue sur une heure ou une journée.

Analyser et identifier les nœuds : Repérez les zones où les lignes s’accumulent. C’est là que se situent vos opportunités d’amélioration.

L’importance de la densité de flux dans l’analyse

Lors de l’analyse de vos tracés, évaluez la criticité des flux observés. Cette lecture permet de ne pas se contenter de regarder la longueur totale des lignes, mais d’estimer la densité de trafic par rapport à la capacité réelle des couloirs. Une zone saturée par une multitude de lignes indique un risque élevé de collision ou de ralentissement, agissant comme un goulot d’étranglement spatial. En évaluant ce niveau de saturation, vous pouvez prioriser les réorganisations : faut-il déplacer une machine ou revoir le sens de circulation pour éviter que la congestion ne dépasse le seuil de sécurité opérationnelle ?

Analyser les résultats : transformer les lignes en actions

Une fois le plat de spaghettis révélé, le travail commence. L’analyse doit déboucher sur une réorganisation concrète de l’espace de travail pour fluidifier les mouvements. Voici les principaux points de vigilance lors de l’examen de votre diagramme :

Les croisements de flux : Si les lignes se croisent fréquemment, cela indique des risques d’accidents, notamment avec des chariots élévateurs, ou des pertes de temps dues à l’attente.

Les flux en boucle : Un opérateur qui revient plusieurs fois au même endroit dans un cycle court montre un problème d’ergonomie ou de rangement des outils.

La distance parcourue : Le cumul des mètres parcourus par jour est souvent un choc pour les équipes. Réduire cette distance permet de diminuer la fatigue et de libérer du temps pour des tâches à plus haute valeur ajoutée.

Après l’analyse, dessinez le diagramme « To-Be », c’est-à-dire l’état futur souhaité. En déplaçant virtuellement les postes de travail ou les stocks intermédiaires sur le papier, vous pouvez simuler le nouveau parcours. L’objectif est d’obtenir des lignes les plus droites et les plus courtes possibles, idéalement sans aucun croisement.

Comparaison : Diagramme Spaghetti vs VSM

Il est fréquent de confondre le diagramme spaghetti avec la Value Stream Mapping (VSM). Bien que complémentaires, ces deux outils servent des objectifs distincts dans une démarche Lean.

Caractéristique	Diagramme Spaghetti	Value Stream Mapping (VSM)
Focus principal	Déplacements physiques et géographie.	Flux de valeur, temps et informations.
Échelle	Micro (un atelier, un poste, une pièce).	Macro (de la commande à la livraison).
Objectif	Réduire les distances et les gaspillages de mouvement.	Identifier les stocks et réduire le temps de traversée.
Support	Plan de masse, plan d’usine.	Cartographie des processus chronologique.

En résumé, alors que la VSM vous indique où le temps est perdu dans le processus global, le diagramme spaghetti vous montre comment l’espace physique contribue à cette perte de temps.

Limites et bonnes pratiques pour réussir votre cartographie

Le diagramme spaghetti comporte des pièges. Le premier est de vouloir être trop exhaustif dès le début. Si vous suivez dix personnes en même temps avec le même stylo, votre diagramme sera inexploitable. Utilisez des codes couleurs : une couleur par type de flux ou par opérateur.

Une autre limite réside dans la temporalité. Un diagramme réalisé le lundi matin peut être radicalement différent de celui du vendredi après-midi. Pour obtenir une vision représentative, réalisez des observations à différents moments de la journée ou de la semaine, ou concentrez-vous sur un cycle de production complet et répétitif.

N’oubliez pas d’impliquer les personnes observées. Le diagramme spaghetti ne doit pas être perçu comme un outil de surveillance, mais comme un moyen d’améliorer le confort de travail. Un opérateur qui parcourt 12 kilomètres par jour sur un sol bétonné sera le premier demandeur d’une solution qui ramène les composants à portée de main.

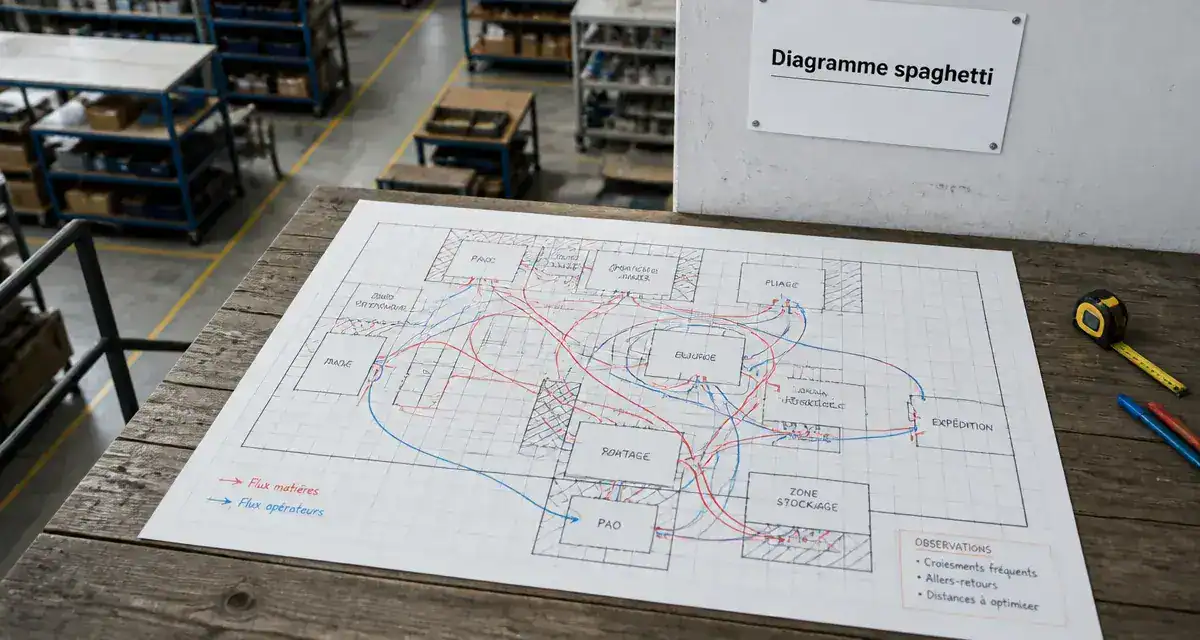

Pour les flux complexes ou sur de grandes surfaces, des outils numériques utilisant le traçage GPS ou Bluetooth peuvent automatiser la création du diagramme. Cependant, pour une première approche et une prise de conscience collective, rien ne remplace le tracé manuel sur un grand plan affiché au mur de l’atelier.
